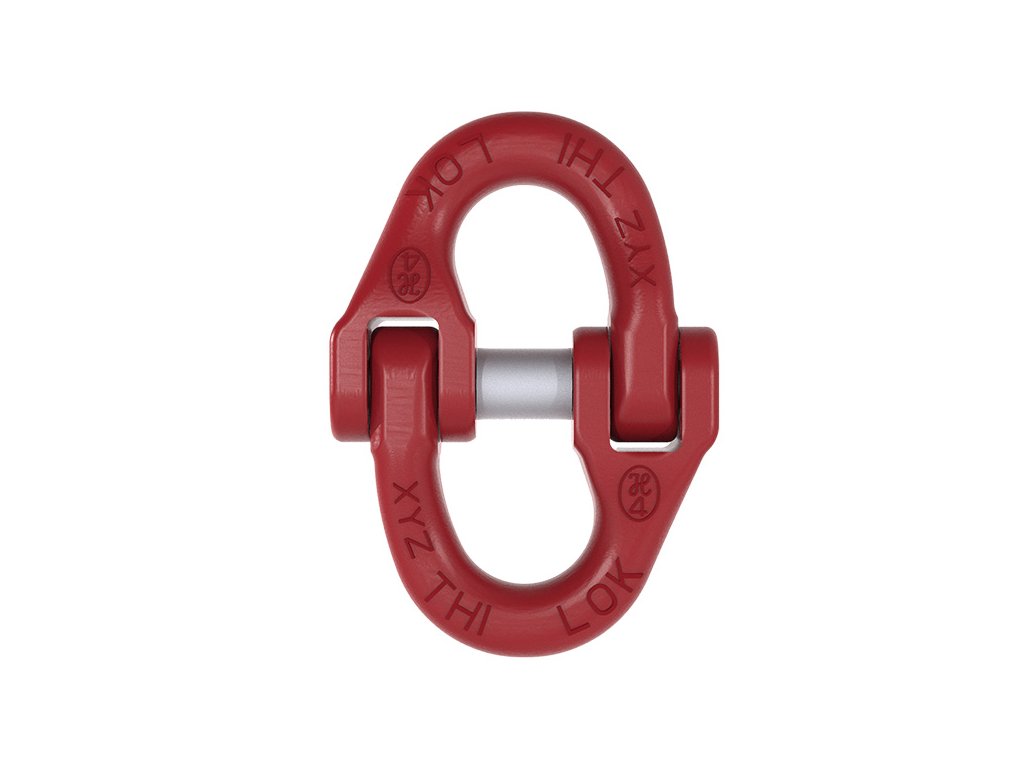

Spojovací článek THI-LOK G8
Spojovací článek THI-LOK třídy 8 určený pro bezpečné spojení řetězů s háky a závěsnými komponenty.
Vyroben podle normy DIN EN 1677-1 z legované oceli s práškovým lakem RAL 3003.
Detailní popis produktu
Spojovací článek THI-LOK G8 je určen k bezpečnému spojení řetězů s háky, oky a dalšími závěsnými komponenty při výrobě zvedacích sestav.
Používá se v řetězových závěsech dle DIN EN 818-4 a v upínacích systémech dle DIN EN 12195-3.
Konstrukce ze dvou symetrických ocelových polovin spojených zajištěným čepem umožňuje snadnou montáž i demontáž.
Článek je vyroben z vysokopevnostní legované oceli, tepelně zpracované pro vysokou houževnatost a dlouhou životnost.
Povrch je ošetřen práškovým lakem v červeném odstínu RAL 3003, který poskytuje spolehlivou ochranu proti korozi a mechanickému opotřebení.
Komponent je označen logem, velikostí řetězu, třídou G8 a certifikačním razidlem H4 (BGHM).
Výroba a zkoušení probíhají podle DIN EN 1677-1 a směrnice 2006/42/EG.
Bezpečnostní koeficient je 4 : 1, konstrukce je testována na 20 000 cyklů při maximálním zatížení.
Použití
– Spojování závěsných řetězů, háků a ok.
– Výroba závěsných a kotevních sestav.
– Manipulační a zvedací aplikace v průmyslu.
| Jmenovitá velikost | Nosnost WLL [t] |
Rozměry [mm] | Hmotnost cca. [kg] |
|||||
|---|---|---|---|---|---|---|---|---|
| e | g | a | c | b | f | |||
| 6–8 | 1,12 | 39 | 13 | 53 | 38 | 11 | 7,0 | 0,08 |
| 7–8 | 1,50 | 47 | 16 | 65 | 48 | 13 | 8,0 | 0,12 |
| 8–8 | 2,00 | 54 | 18 | 74 | 53 | 14 | 9,0 | 0,17 |
| 10–8 | 3,15 | 64 | 22 | 88 | 62 | 18 | 12 | 0,29 |
| 13–8 | 5,30 | 86 | 26 | 118 | 77 | 23 | 15 | 0,62 |
| 16–8 | 8,00 | 102 | 36 | 141 | 100 | 29 | 19 | 1,16 |
| 18–8 | 10,00 | 115 | 36 | 157 | 111 | 32 | 21 | 1,63 |
| 20–8 | 12,50 | 128 | 45 | 175 | 130 | 36 | 23 | 2,30 |
| 22–8 | 15,00 | 141 | 45 | 193 | 139 | 39 | 25 | 2,99 |
| 26–8 | 21,20 | 166 | 56 | 228 | 165 | 46 | 29 | 4,90 |
| 32–8 | 31,50 | 204 | 70 | 282 | 209 | 57 | 38 | 9,65 |
| 36–8 | 40,00 | 230 | 80 | 321 | 244 | 66 | 44 | 15,00 |
| 40–8 | 50,00 | 230 | 80 | 321 | 244 | 66 | 44 | 15,00 |
| Kategorie: | Grade 8 |
|---|---|
| Záruka: | 2 roky |
| ? Třída pevnosti: | 8 |
| ? Norma: | DIN EN 1677-1 |
| ? Typ: | Spojovací článek THI-LOK |
| ? Materiál: | Legovaná ocel |
| ? Povrchová úprava: | Práškový lak červený RAL 3003 |
| ? Bezpečnostní koeficient: | 4 : 1 |
| ? Teplotní rozsah použití: | −40 °C až +400 °C |
| ? Pevnost materiálu: | ≥ 800 N/mm² |
| ? Tažnost při přetržení: | ≥ 20 % |
| ? Výrobce: | THIELE GmbH & Co. KG |
