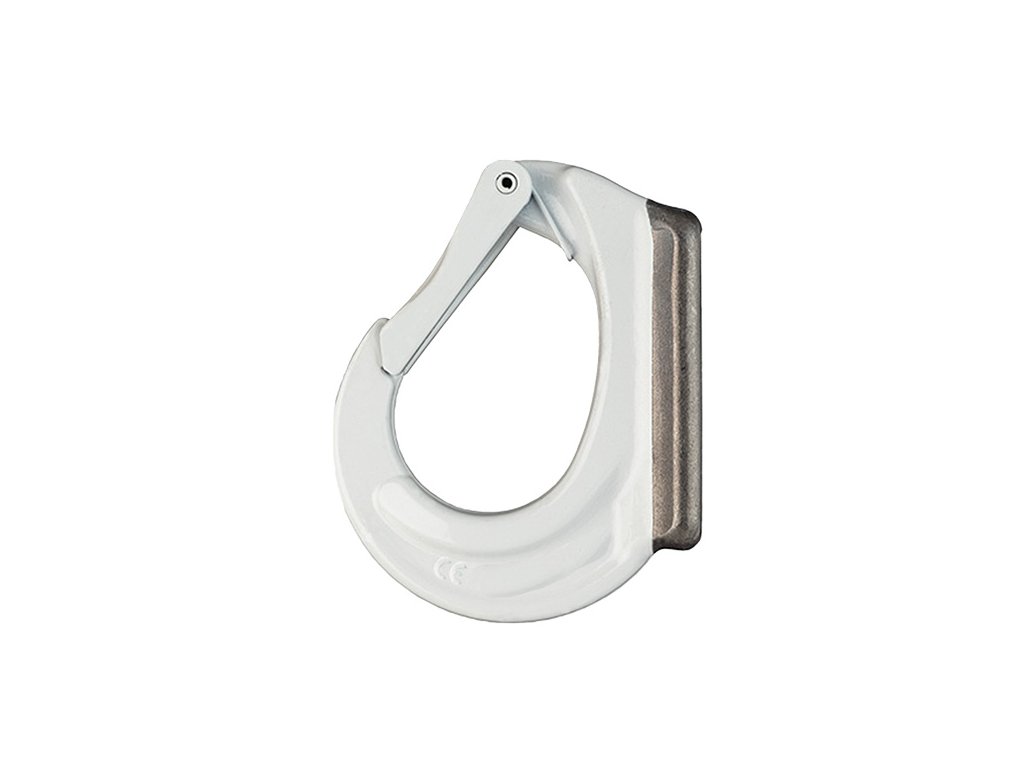

Svařovací hák G8
Svařovací hák G8 určený k trvalému přivaření na pracovní stroje a manipulační zařízení.
Vhodný pro zvedání a zajištění břemen v těžkých provozech.
Detailní popis produktu
Svařovací hák třídy 8 je určen pro zvedání, přemisťování a zajištění břemen. Používá se zejména na pracovních strojích, nakladačích, lžících, chapadlech a traverzách, kde je pevně přivařen k nosné části konstrukce.
Je vyroben z legované oceli s vysokou pevností a je osazen pružinovou bezpečnostní pojistkou, která zabraňuje nechtěnému uvolnění břemene.
Splňuje požadavky evropské směrnice 2006/42/EG a zkušebního předpisu DGUV GS-OA 15-03.
Každý kus je označen údaji o nosnosti, výrobci a CE značkou a je lakován v bílém provedení mimo svářecí plochy.
Bezpečnostní koeficient je 4 : 1, provozní teplota od −40 °C do +200 °C.
Použití
– Přivaření na pracovní stroje, lžíce a manipulační zařízení.
– Zvedání a zajišťování břemen v těžkém průmyslu.
– Stroje a nástavby s integrovanými zvedacími body.
– Konstrukce dle DIN EN 12100 a DGUV GS-OA 15-03.
| Jmenovitá velikost |
Nosnost (WLL) [t] |
Rozměry [mm] | Hmotnost cca. [kg] |
||||||
|---|---|---|---|---|---|---|---|---|---|
| a | b | c | d | e | g | h | |||
| 3 | 3,00 | 34 | 129 | 26 | 33 | 105 | 32 | 104 | 1,15 |
| 5 | 5,00 | 44 | 167 | 28 | 43 | 138 | 46 | 150 | 2,36 |
| 8 | 8,00 | 51 | 173 | 42 | 43 | 145 | 53 | 148 | 3,32 |
| 10 | 10,00 | 67 | 225 | 47 | 60 | 179 | 61 | 197 | 6,44 |
| Kategorie: | Háky |
|---|---|
| Záruka: | 2 roky |
| ? Třída pevnosti: | 8 |
| ? Norma: | DGUV GS-OA 15-03 |
| ? Typ: | Svařovací hák s pojistkou |
| ? Materiál: | Legovaná ocel |
| ? Povrchová úprava: | Bílý lak (mimo svářecí plochy) |
| ? Bezpečnostní koeficient: | 4 : 1 |
| ? Teplotní rozsah použití: | −40 °C až +200 °C |
| ? Pevnost materiálu: | ≥ 800 N/mm² |
| ? Tažnost při přetržení: | ≥ 20 % |
| ? Výrobce: | THIELE GmbH & Co. KG |
