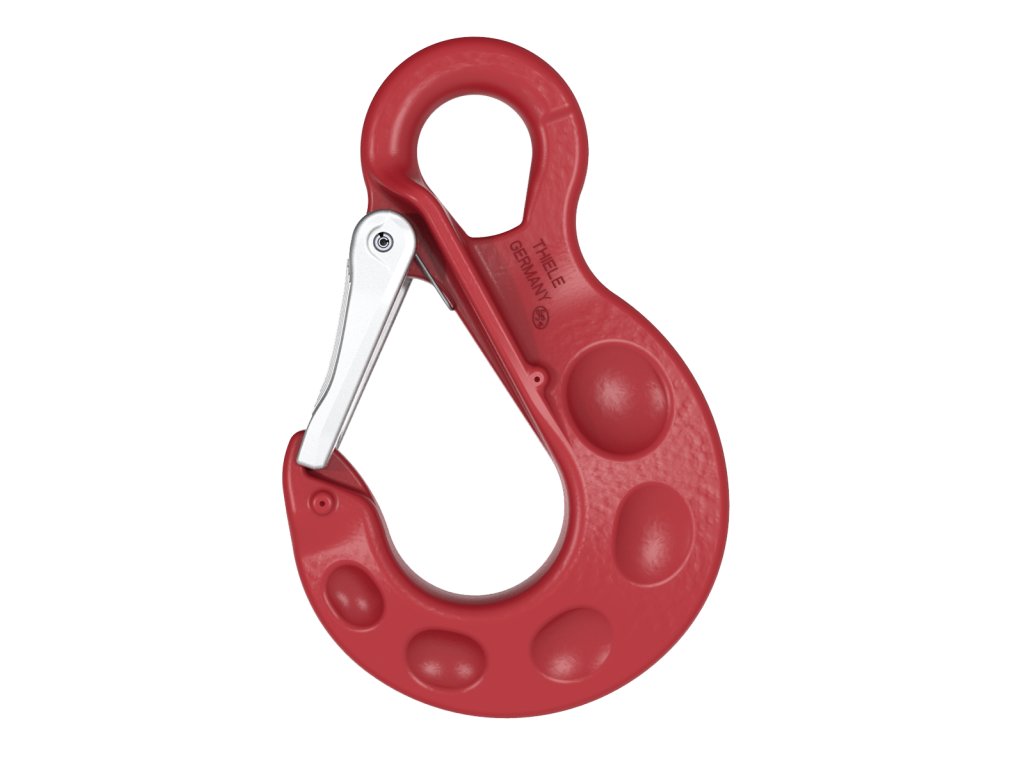

Závěsný hák s okem G8
Závěsný hák s okem G8 určený pro výrobu univerzálních závěsných řetězových sestav.
Součástí je kovaná zajišťovací klapka, která zabraňuje samovolnému uvolnění zátěže.
Detailní popis produktu
Závěsný hák s okem třídy 8 je určen pro použití v závěsných a vázacích systémech, zejména pro zvedání a manipulaci s břemeny.
Hák je vybaven kovanou bezpečnostní klapkou, která zabraňuje neúmyslnému uvolnění řetězu nebo zátěže při provozu.
Výroba a zkoušení probíhají podle normy DIN EN 1677-2, která zaručuje vysokou přesnost, pevnost a dlouhou životnost.
Každý hák splňuje požadavky Evropské směrnice 2006/42/EG a je testován na 20 000 dynamických cyklů při maximálním zatížení.
Povrchová úprava je provedena práškovým lakováním červené barvy (RAL 3003), které chrání proti korozi a zajišťuje vysokou viditelnost při manipulaci.
Maximální pracovní teplota činí +400 °C, při které je zachována plná funkčnost háku.
Použití
– Výroba závěsných a vázacích sestav.
– Manipulace, zvedání a upevnění břemen.
– Průmyslové, stavební a logistické aplikace.
| Jmenovitá velikost |
Kruhové oko |
Nosnost (WLL) [t] |
Rozměry [mm] | Hmotnost cca. [kg] |
||||||
|---|---|---|---|---|---|---|---|---|---|---|
| e | d₁ | d₂ | g | h | c | f | ||||
| 6–8 | ✔️ | 1,12 | 92 | 21 | 11 | 20 | 20 | 17 | – | 0,36 |
| 7/8–8 | ✔️ | 2,00 | 118 | 28 | 14 | 27 | 25 | 20 | – | 0,76 |
| 10–8 | ✔️ | 3,15 | 146 | 36 | 18 | 34 | 32 | 29 | – | 1,50 |
| 13–8 | ✔️ | 5,30 | 168 | 42 | 21 | 41 | 41 | 35 | – | 2,55 |
| 16–8 | ✔️ | 8,00 | 210 | 54 | 25 | 48 | 50 | 41 | – | 4,65 |
| 18/20–8 | ✔️ | 12,50 | 244 | 58 | 27 | 59 | 59 | 51 | – | 7,60 |
| 22–8 | ✔️ | 15,00 | 271 | 65 | 30 | 68 | 62 | 55 | – | 10,20 |
| 26–8 | – | 21,20 | 302 | 70 | 33 | 74 | 71 | 60 | 81 | 15,00 |
| 32–8 | – | 31,50 | 350 | 80 | 38 | 90 | 84 | 70 | 99 | 24,30 |
| Kategorie: | Grade 8 |
|---|---|
| Záruka: | 2 roky |
| ? Třída pevnosti: | 8 |
| ? Norma: | DIN EN 1677-2 |
| ? Typ: | Závěsný hák s okem a klapkou |
| ? Materiál: | Legovaná ocel |
| ? Povrchová úprava: | Práškový lak červený RAL 3003 |
| ? Bezpečnostní koeficient: | 4:1 |
| ? Teplotní rozsah použití: | −40 °C až +400 °C |
| ? Pevnost materiálu: | ≥ 800 N/mm² |
| ? Tažnost při přetržení: | ≥ 20 % |
| ? Zajišťovací prvek: | Kovaná pojistná klapka |
| ? Výrobce: | THIELE GmbH & Co. KG |
